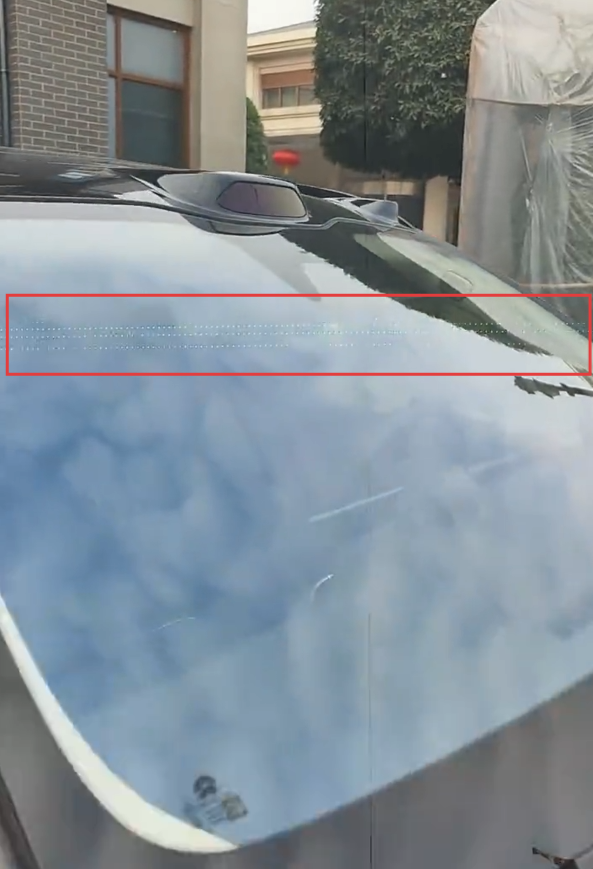

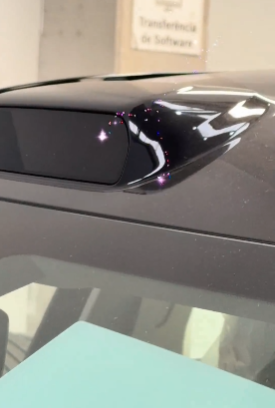

最近脖子哥在刷国外论坛的时候，看到了歪果仁正惊叹于激光雷达的破坏力。一位车主正在检修车间拍摄自己的沃尔沃Ex90，然后在拍到激光雷达之后，手机屏幕里开始出现一些紫色的 “星星”。
满大街跑的新能源汽车 可能会成为你手机的杀手
看得出来，车主当时还不清楚发生了什么事，甚至在来来回回调整焦距。
但演唱会去得多的差友应该已经知道了，这是激光烧坏了镜头，得大修了。
满大街跑的新能源汽车 可能会成为你手机的杀手

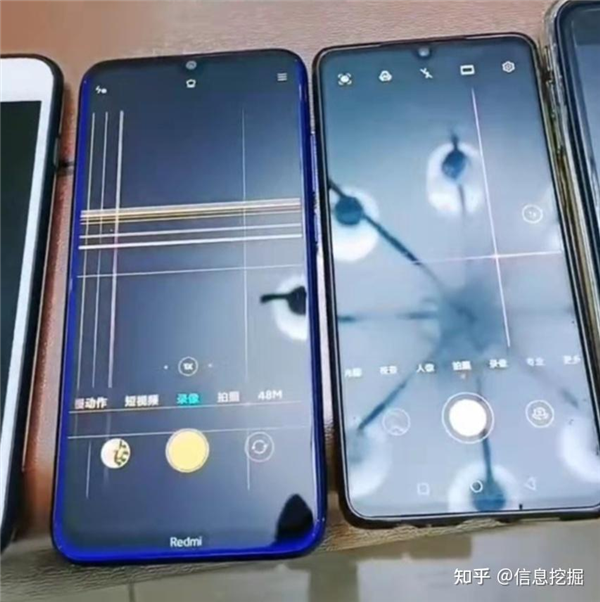

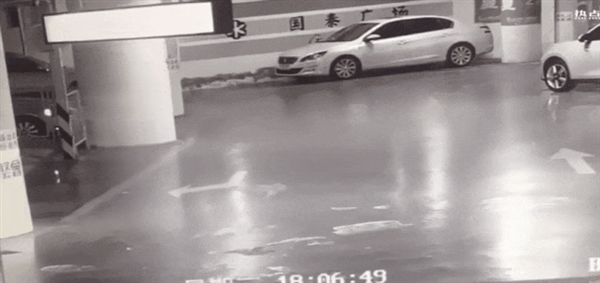

其实也不只是国外，同样的事情我们这边也有发生，一位蔚来 ET7 车主就曾经把自己的手机烧出 “十字架”，而问界 M7 的激光雷达更是直接把停车场的监控干成雪花屏。
满大街跑的新能源汽车 可能会成为你手机的杀手
满大街跑的新能源汽车 可能会成为你手机的杀手
小小的激光雷达竟然能造成如此大的破坏，什么光棱坦克啊？刚买手机的我不淡定了。
满大街跑的新能源汽车 可能会成为你手机的杀手
问题是，咱们这些年拍过那么多车，也没见手机出过事，到底啥情况才会被烧？
为了还没捂热的新手机，也为了这肉眼不可见的车载激光对人眼到底有没有潜在的危害，脖子哥跑去查了查资料，得到的答案是：
手机镜头有可能被烧坏，但概率很低，人眼更是不用担心了。

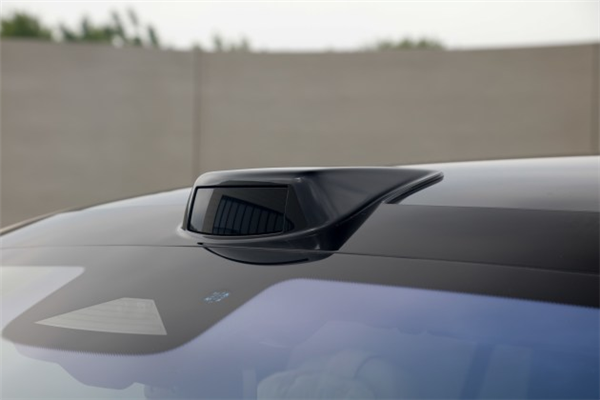

咱们先来看看汽车激光雷达是怎么工作的。
满大街跑的新能源汽车 可能会成为你手机的杀手

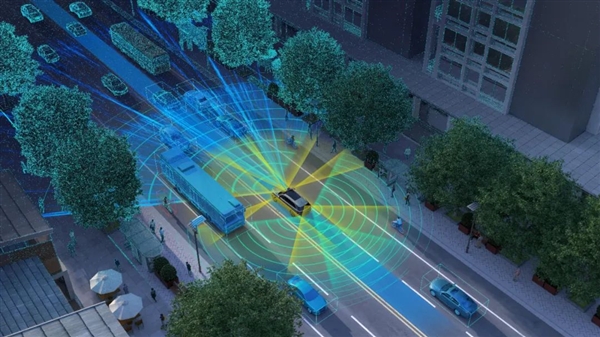

一般来说，激光雷达会不停的对外发射激光脉冲，然后通过雷达里面的接收器和信息处理系统，测量脉冲反射回来的时间和强度（回波），算出物体的距离、形状。

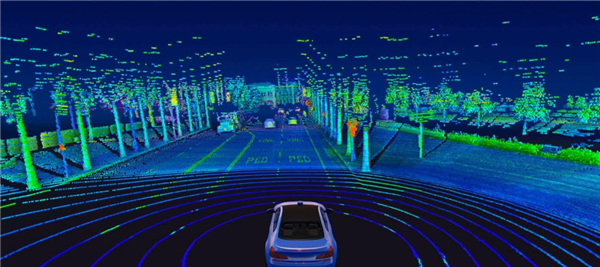

发出的激光也不是连续的，而是以纳秒（十亿分之一秒）级别不停打点，车企发布会上常说的点云就是这么个原理。
满大街跑的新能源汽车 可能会成为你手机的杀手
至于 128、192 线的雷达，则是指它们能同时射出多少道光线，线数越多精度就越高。
在这么个精度下，一般的车载激光雷达会持续扫描前方水平 120°，垂直 25° 数百米的区域。
满大街跑的新能源汽车 可能会成为你手机的杀手
这么密的激光射线，手机镜头想不接触到都难。
当激光射到手机镜头的时候，它会穿过镜头感光元件的微透镜，通过光电二极管产生光电效应。

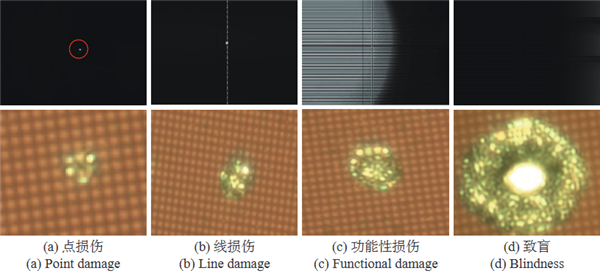

这个时候，激光会逐步烧毁 CMOS 的微透镜、拜尔滤镜等各个部件，最后就是直接烧掉布线层。我们见到的损伤也从手机屏幕里的一个点、到线、再到整个面。
满大街跑的新能源汽车 可能会成为你手机的杀手
但是呢，咱们不能抛开剂量谈危害嘛，多大功率的激光才能造成永久性损伤呢？
中国光学期刊上曾经讨论过这个问题，研究人员用 532nm 和 1064nm 两个波长的激光对 CMOS 进行了纳秒激光损伤实验。
得出的结果是，面对 532nm 的激光，当能量密度为 28.95 mJ/cm?，CMOS 会出现点损伤，而 1064nm 则是升到 40.79 mJ/cm?。
满大街跑的新能源汽车 可能会成为你手机的杀手
这是什么概念呢？
首先，现在车载激光雷达普遍是 905nm 和 1550nm 两个波长。根据上面的试验结果，波长越大，烧坏 CMOS 需要的能量就越多。
而专做 905nm 激光雷达的禾赛曾经透露过一个参数，在距离激光雷达 10cm 的位置，功率密度大概是 0.0004 W/cm?。
不过禾赛的工程师没有透露时间数据，假设是 1 秒的话，那单位换算之后能量密度只有 0.4 mJ/cm?。
这。。。实在是有点太小了，相当于你拿着手机上去想拍多就拍多久。

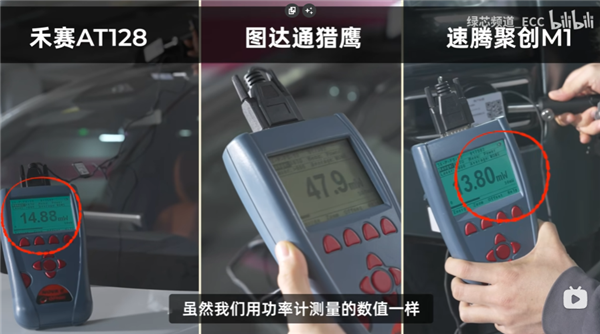

为此，脖子哥求证了一位激光雷达行业的老哥，他则表示摄像头面对激光雷达还是有可能受损。不过目前业内都会做 Class 1 的人眼安全认证，采用的标准为单脉冲能量均小于 8mJ/cm?，起码不用担心眼睛受损。
满大街跑的新能源汽车 可能会成为你手机的杀手

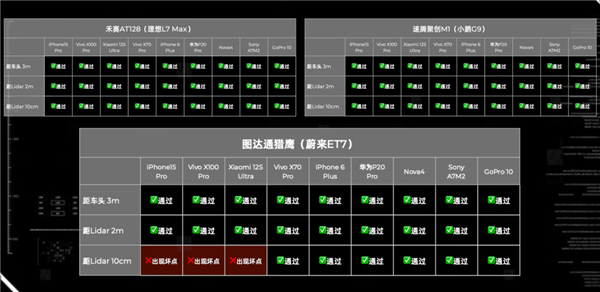

不过老哥公司做的是 1550nm 波长的激光雷达，所以脖子哥当时就猜测波长应该与损伤摄像头相关。而事实也确实如此，根据影视飓风以及绿芯频道的实测，使用 1550nm 的蔚来 ET7 确实对摄像头造成了更大的损伤。
满大街跑的新能源汽车 可能会成为你手机的杀手

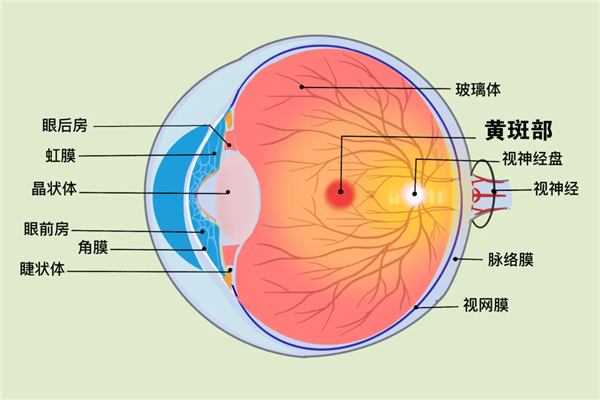

可原因却是像蔚来这种 1550nm 的激光雷达有着更好的人眼保护性能。。。因为理论上来说，1550nm 波长的激光很容易被液态水吸收，而我们人体是有体液的嘛，激光还没到视网膜，就已经被眼球的水分吸收掉了。所以，它对人眼的影响更小。
满大街跑的新能源汽车 可能会成为你手机的杀手

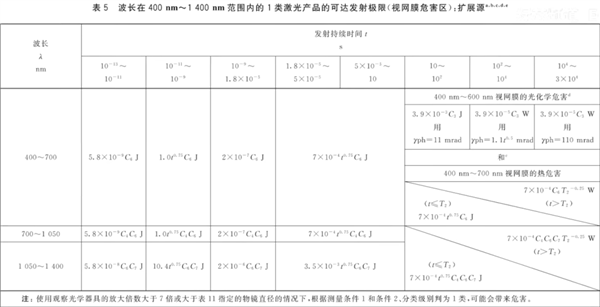

也正因如此，1550nm 的激光雷达会在推荐性国标 GB/T 7247.1 《激光产品的安全 第 1 部分：设备分类和要求》的人眼安全范围内，尽可能的使用更高的发射功率。功率高了也就看得远了，1550nm 方案探测距离一般能做到 300 米以上，多数 905nm 的都没法超过 200 米。就是代价成了各位的摄像头。
满大街跑的新能源汽车 可能会成为你手机的杀手
估计蔚来当时也没想到用上更高端的激光雷达竟然有这样的问题。。。
怎么办呢？
我觉得现阶段应该是凉拌，毕竟在当前的国标下，保护人眼才是第一位的，摄像头们往后稍稍。至于给爱车拍照这事，鼓包的雷达本来就够难看了，谁没事还上特写呀。
你拍吗？反正我不拍。
